Измерение твердости по изображению восстановленного отпечатка

Сканирующий нанотвердомер «НаноСкан» позволяет проводить испытания на твердость по методу восстановленного отпечатка (ГОСТ 9450-76). В отличие от классических микротвердомеров измерение размеров отпечатка производится в режиме полуконтактной сканирующей зондовой микроскопии (СЗМ). Нанесение отпечатка и получение его трехмерного изображения осуществляются одним и тем же зондовым датчиком в рамках единой измерительной процедуры.

В качестве наконечника применяется алмазный индентор формы трехгранной пирамиды Берковича с углом при вершине 140° и радиусом закругления острия ~50 нм. Твердость по методу восстановленного отпечатка рассчитывается как отношение максимальной приложенной к индентору нагрузки к площади проекции восстановленного отпечатка, измеренной по его изображению:

Измерение твердости по восстановленному отпечатку

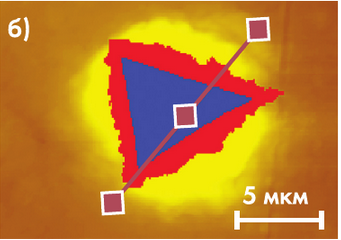

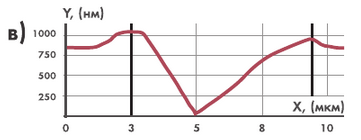

При образовании по периметру восстановленного отпечатка пластических навалов трехмерное изображение отпечатка позволяет определить их площадь и учесть при вычислении значений твердости (Рис.1). Для автоматизированного измерения площади отпечатка с учетом навалов реализован специальный программный модуль (Рис.2).

Области применения: Предлагаемая методика может использоваться в качестве классического метода восстановленного отпечатка в области малых нагрузок и глубин, а также для учета вклада пластических навалов в методе измерительного индентирования (ISO 14577).

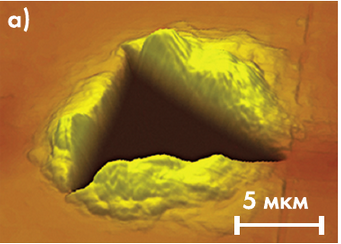

Отпечаток на поверхности титана
