Динамическое измерение жесткости

В приборах «НаноСкан-4D» реализован метод динамического измерения контактной жесткости. В основе данного метода лежит измерение квадратурных компонент смещения при приложении гармонической силы, в дополнение к монотонному углублению зонда в образец.

На основе полученных данных компонент рассчитываются значения действительной и мнимой компоненты жесткости, а затем на их основе производится расчет значений модулей упругости E’ и E’’, соответствующих синфазной и сдвинутой на 900С компоненте смещения.

Типичный диапазон рабочих частот доходит до 50 Гц, однако в случае измерений в преднагруженном состоянии возможна работа на частотах до 300 Гц.

Динамическое измерение жесткости

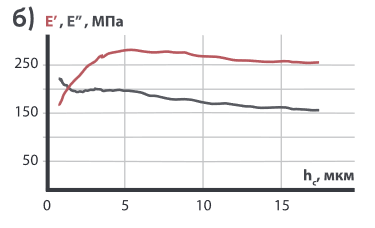

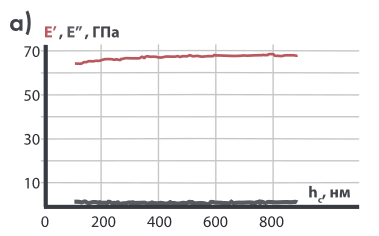

Измеренные значения модуля упругости Е’ и модуля потерь E’’ для плавленого кварца (а), битума (б) .
