Нанотвердомеры «НаноСкан-4D» и «НаноСкан-HV» позволяют проводить измерение микротвёрдости по восстановленному отпечатку в соответствии с ГОСТ 9450-76.

В качестве индентора используется четырёхгранная пирамида типа Виккерса (угол между противолежащими гранями 136°). Измерения производятся по оптическим микрофотографиям. Твёрдость HV рассчитывается как отношение максимальной приложенной к индентору нагрузки к площади поверхности восстановленного отпечатка, измеренной по его изображению:

Измерение микротвердости по Виккерсу. Индентор Виккерса

d – средняя длина диагоналей четырёхугольного отпечатка, в миллиметрах, P — максимальная нагрузка в килограмм-силах.

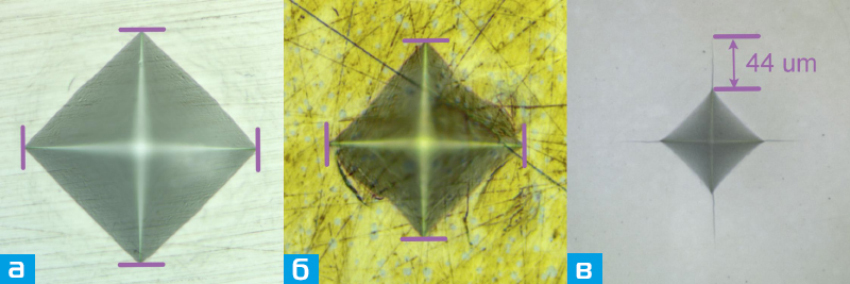

Примеры отпечатков Виккерса на разных материалах.

а — инструментальная сталь , б — бронза, в — керамика оксида цинка

Приборы серии НаноСкан позволяют определять размеры отпечатков в автоматическом режиме с использованием интеллектуальной системы машинного зрения. При наличии трещин в углах отпечатка Виккерса можно вычислить трещиностойкость образца в месте индентирования. Твёрдость по шкале Виккерса является одним из наиболее распространённых и давно применяемых в мире методов определения твёрдости. Его использование в комбинации с методами измерения нанотвёрдости позволяет проводить прямое сравнение и привязку значений твёрдости на разных масштабных уровнях.
