Измерение температурной зависимости механических свойств

Предметный столик с контролем нагрева применяется для измерения механических свойств материалов при повышенной температуре. Предметный столик позволяет производить нагрев образца до температуры 400 ⁰С и проводить все виды механических испытаний, реализованных в нанотвердомере «НаноСкан-4D». Точность поддержания заданной температуры составляет 0,1 ⁰С.
В результате испытаний измеряются такие характеристики материала как твердость, модуль упругости, коэффициент упругого восстановления, трещиностойкость, износостойкость и ряд других при определенной температуре.
Характерные размеры образца для температурных исследований с помощью «НаноСкан» составляют 25 х 25 х 10 мм.
В качестве примера экспериментальной зависимости механических свойств материала от температуры на рисунке а,б представлены графики зависимостей твердости и модуля упругости от температуры для полиметилметакрилата (ПММА) при нагреве до 140 ⁰С.

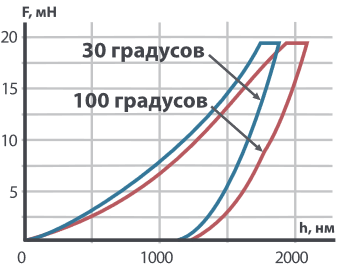

Зависимость твердости и модуля упругости ПММА от температуры (а); Зависимость нагрузка-перемещение при температуре 30 ⁰C и 100 ⁰C, полученные на образце ПММА (б).
